Картирование холодильника: сколько логгеров нужно и как правильно расставить датчики

16.10.2026

На первый взгляд, размещение одного логгера в центре полки кажется логичным решением для контроля температуры. Однако температура внутри холодильного оборудования распределяется неравномерно: на нее влияют конструкция холодильника, расположение испарителя, циркуляция воздуха, степень загрузки и частота открытия двери.

Для получения более объективной картины при температурном картировании холодильника необходимо контролировать несколько точек. В практике «Лаборатории ЛАБОР» для этого используется схема с тремя логгерами на полку. В статье разберем, почему применяется такая расстановка датчиков, какие зоны она позволяет оценить и как результаты картирования используются для дальнейшего мониторинга температуры.

Почему одного датчика на полку недостаточно?

Один логгер, установленный в центре полки, фиксирует температуру только в одной точке. При этом значения в разных участках одной и той же полки могут отличаться. Поэтому измерение только в центре не позволяет оценить распределение температуры по всей ее площади и выявить локальные температурные различия.

При схеме «один логгер на полку» холодильник, например, с двумя полками исследуется всего в двух точках – по одной на каждом уровне. Такая расстановка позволяет сравнить температуру между полками, но практически не даёт информации о её распределении в пределах каждой отдельной полки.

Схема с тремя логгерами на каждой полке расширяет количество точек измерения: для холодильника с двумя полками это уже шесть точек вместо двух. Логгеры размещаются в разных участках полок, что позволяет оценить температурное распределение не только по высоте холодильника, но и в пределах каждого уровня.

Риски использования одного датчика на полку

• Не выявлены критические зоны хранения. Если исследование не охватывает разные участки полки, по его результатам сложнее определить наиболее тёплые и холодные точки и установить, какие зоны требуют особого внимания при размещении продукции.
• Риск для качества лекарственных средств. Если температурные отклонения остаются невыявленными, продукция может храниться в условиях, не соответствующих установленному для неё температурному режиму. Для термолабильных лекарственных средств это может повлиять на стабильность и качество.
• Недостаточное обоснование последующего мониторинга. Результаты картирования используются в том числе для выбора точек постоянного температурного контроля. Чем полнее исследовано распределение температуры, тем обоснованнее можно определить место установки стационарного датчика.

Требования к температурному картированию холодильников

Требования GDP и международные рекомендации не устанавливают универсальное количество датчиков для каждой полки холодильника. Количество и расположение точек измерения должны быть достаточными для объективной оценки распределения температуры и определяться с учетом конструкции оборудования, расположения продукции, циркуляции воздуха и потенциальных зон температурных отклонений.

В августе 2026 года Министерством здравоохранения Республики Беларусь утверждены Методические рекомендации по проведению анализа рисков (температурного картирования) холодильного и морозильного оборудования для хранения иммунобиологических лекарственных препаратов в организациях здравоохранения (приказ от 25.08.2026 № 979). В документе для случаев недостаточного количества поверенных средств измерений указан минимальный расчёт – по 1-2 средства измерений на каждую полку холодильника.

Таким образом, универсального количества логгеров для любого холодильника нет: схема их размещения определяется с учетом характеристик конкретного оборудования и задач картирования.

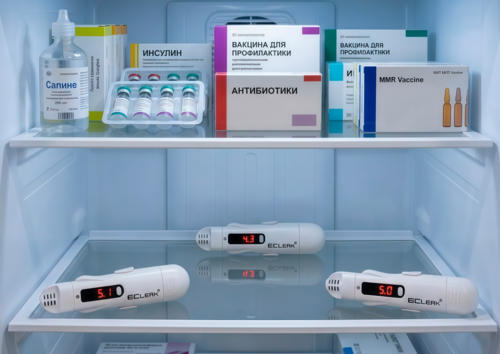

Как мы размещаем логгеры при картировании холодильника

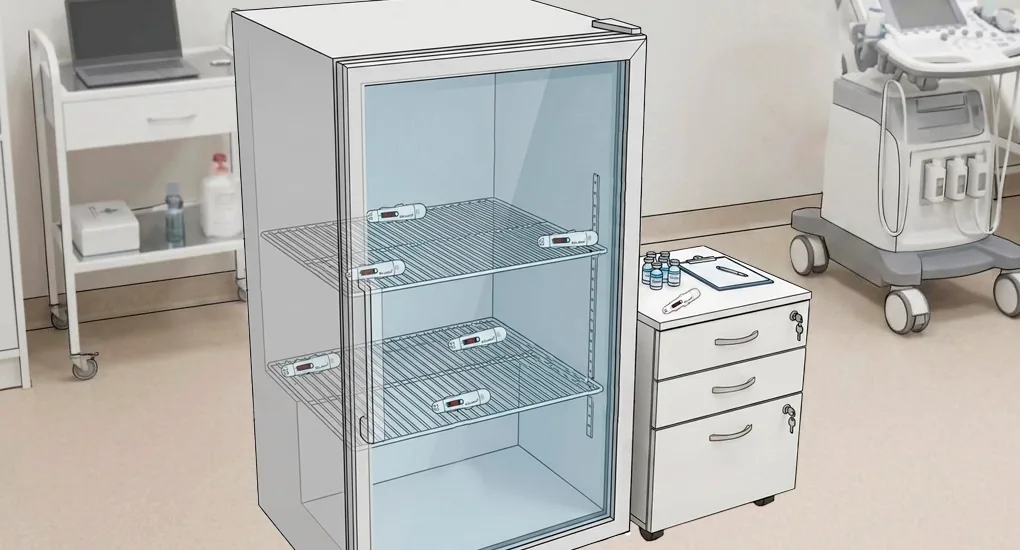

Шаг 1. Размещаем по три логгера на каждую полку в шахматном порядке

Логгеры располагаются в разных участках каждой полки, а на следующем уровне точки измерения смещаются относительно предыдущего. Такая схема позволяет получить данные о распределении температуры как по горизонтали, так и по высоте холодильника.

Шаг 2. Контролируем температуру окружающей среды

Дополнительный логгер размещается рядом с холодильником для регистрации температуры в помещении в течение всего периода картирования. Полученные данные позволяют учитывать влияние внешних условий на работу холодильного оборудования. Допустимый диапазон температуры окружающей среды определяется по технической документации производителя конкретной модели холодильника.

Шаг 3. Размещаем логгеры в пределах зоны хранения

Точки измерения выбираются с учетом фактического расположения продукции и конструктивных особенностей холодильника. Логгеры должны характеризовать температурные условия именно в тех зонах, которые используются для хранения лекарственных средств.

Температурное картирование холодильного оборудования

«Лаборатория ЛАБОР» проводит температурное картирование холодильного и морозильного оборудования с разработкой схемы размещения логгеров с учетом конструкции оборудования и фактических зон хранения.

По результатам исследования заказчик получает отчет с результатами измерений, оценкой распределения температуры и выявленными наиболее теплыми и холодными точками. Полученные данные могут использоваться для определения критических зон хранения и обоснования мест последующего температурного мониторинга.
